标题: 安科瑞消防设备电源监控系统全面装备福清万达广场
项目简述　　福清万达广场位于福清市清昌大道北侧，西环路东侧，清宏路南侧，总建筑面积41万平米，涵盖购物中心、室外步行街、5A甲级写字楼、高档住宅四大业态，集购物、休闲、娱乐、商务、居住等多种城市功能，将引进大型超市、连锁百货、国际影城、量贩式KTV及数百家流行、时尚品牌商家，建成后将成为福清体量最大、商业档次最高的商业中心和城市地标建筑，最大程度地满足城市各阶层消费者对商业设施与服务的全方位、多元化需求。针对此广场特点，安科瑞电气股份有限公司进行了此项目的消防设备电源监控系统的设计与实施。需求分析　　探测消防设备电源的过压、欠压、缺相、供电中断度等信号，发出声光信号报警，准确报出故障线路地址，监视故障点的变化。储存各种故障和操作试验信号，显示系统电源状态。参考标准GB25506-2010《消防控制室通用技术要求》，在条文 5.7 消防电源监控器应符合下列要求：a)应能显示消防用电设备的供电电源和备用电源的工作状态和故障报警信息。b)应能将消防用电设备的供电电源和备用电源的工作状态和欠压报警信息传输给消防控制室图形显示装置。GB 28184-2011 《消防设备电源监控系统》GB 50116-2013《火灾自动报警系统设计规范》系统组成　　福清万达广场消防设备电源监控系统项目由消防设备电源监测后台，防设备电源探测器组成。　　AFPM100消防设备电源监控系统采用，消防设备电源状态监控器+电压/电流传感器的两层结构组网模式。整个监控系统功能全面，安全可靠，探测准确，性价比高，系统内部采用RS485网络通信，对外提供Modbus-RTU通信协议，以满足其他标准系统的连接，以上所述组成一套信号稳定，精度可靠的消防设备电源监测系统。本系统组网共分为三层：1）站控管理层　　站控管理层针对电气火灾监控系统的管理人员，是人机交互的直接窗口，也是系统的最上层部分。主要由系统软件和必要的硬件设备，如触摸屏、UPS电源等组成。监测系统软件对现场各类数据信息计算、分析、处理，并以图形、数显、声音、指示灯等方式反应现场运情况。　　监控主机：用于数据采集、处理和数据转发。为系统内或外部提供数据接口，进行系统管理、维护和分析工作。　　UPS：保证计算机监测系统的正常供电，在整个系统发生供电问题时，保证站控管理层设备的正常运行。2）网络通讯层　　通讯介质：系统主要采用屏蔽双绞线，以RS485接口，MODBUS通讯协议实现现场设备与上位机的实时通讯。3）现场设备层　　现场设备层是数据采集终端，主要为AFPM100系列消防设备电源监控探测器。功能分析

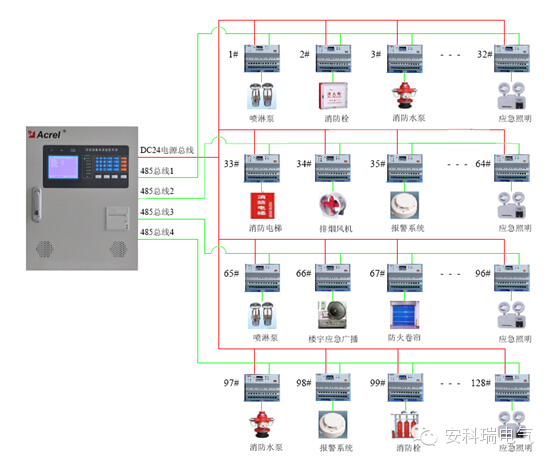

　　福清万达广场使用的AFPM100消防设备电源状态监控器是AFPM消防设备电源监控系统的核心，监控设备通过RS485总线与多台传感器相连，构成集散式消防设备电源监控系统，实时监控消防设备电源的工作状态。本设备结构合理、可靠性高、功能较强、维护方便、性价比高，系统界面直观、易用。

[attach]11208[/attach]
